기본 Basic 이론

σ = ε x E
P = σ x A


여기서 ε는 변형률, E는 탄성 계수 σ는 응력
A는 단면적 P는 적용 하중



Example : 초기치가 6,700digit 측정치가 7,900digit일 경우 응력을 구하라.

단, 철근 직경은 16mm이고 탄성 계수는 2.1 x 10E6 kgf/㎠



Gage factor값은 0.20889microstrain/digit이다.

Solution :

공식 = (측정치 - 초기치) x .G.F x 탄성계수
= (7900-6700)x 10E-6 x 0.20889 x 2.1 x 10E6 kgf/㎠



= 526.40 kgf/㎠

따라서 구한 값 526.40 에다가 철근의 단면적을 곱하면 대략적인 하중을 파악할 수 있다

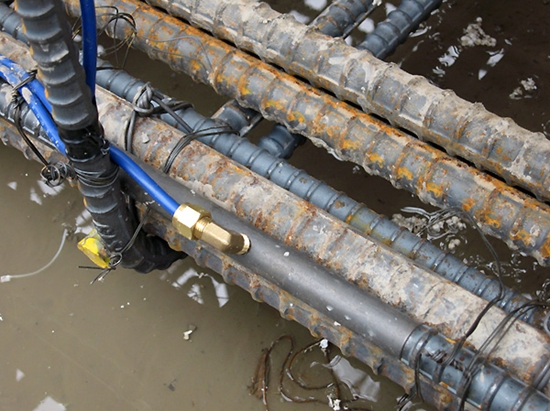

정확한 철근응력이나 하중을 파악하기 위해서는 해당 계측기기 즉, 철근응력계 (단위:kg/sq cm) 하중계(단위: 톤)를 사용해야 합니다.
